第一章  从产线的“神经网络”说起

在参观数字化产线时，我们常看到机械臂精准装配、传送带有序输送、检测设备自动分拣。这一切流畅运作的背后，是一个类似人体神经系统的精密网络。如果把整个产线比作人体，那么PLC（可编程逻辑控制器）就是产线的“脊髓”和“周围神经节”，负责接收指令、处理信息并控制肌肉动作；而各类传感器则是产线的“感觉器官”，如眼睛（视觉传感器）、皮肤（温度、压力传感器）、耳朵（声学传感器）等，不断收集内外环境信息。正是这种紧密配合，让产线有了“感知-决策-执行”的智能循环能力。尤其在高端制造领域，对精度、可靠性和实时性的高要求，使得PLC与传感器的协同变得尤为关键。

第二章 认识数字化产线的“神经节”——PLC

 认

识数

PLC全称为可编程逻辑控制器，是一种专门为工业环境设计的数字化运算电子系统。它诞生于20世纪60年代末，核心特点包括：

• 工业级坚固性：能耐受温度、湿度、振动、电磁干扰等恶劣工业环境;

• 实时确定性：保证在预定时间内完成信号处理和响应;

• 可编程性：通过软件改变控制逻辑，无需重新布线;

• 模块化设计：可根据需要扩展I/O模块、通信模块等;

• 2.2




  PLC的内部工作原理

  PLC的工作方式是循环扫描，主要分为三个阶段：

  1.输入采样阶段：PLC读取所有输入端子状态，存入输入映像区;

  2.程序执行阶段：CPU按顺序执行用户程序，处理输入数据;

  3.输出刷新阶段：将运算结果写入输出端子，驱动外部设备;

  这种循环扫描机制保证了处理的可预测性，典型扫描周期在1-100毫秒之间，高速PLC可达微秒级。对于一些精密加工工艺，这种实时性至关重要。

•

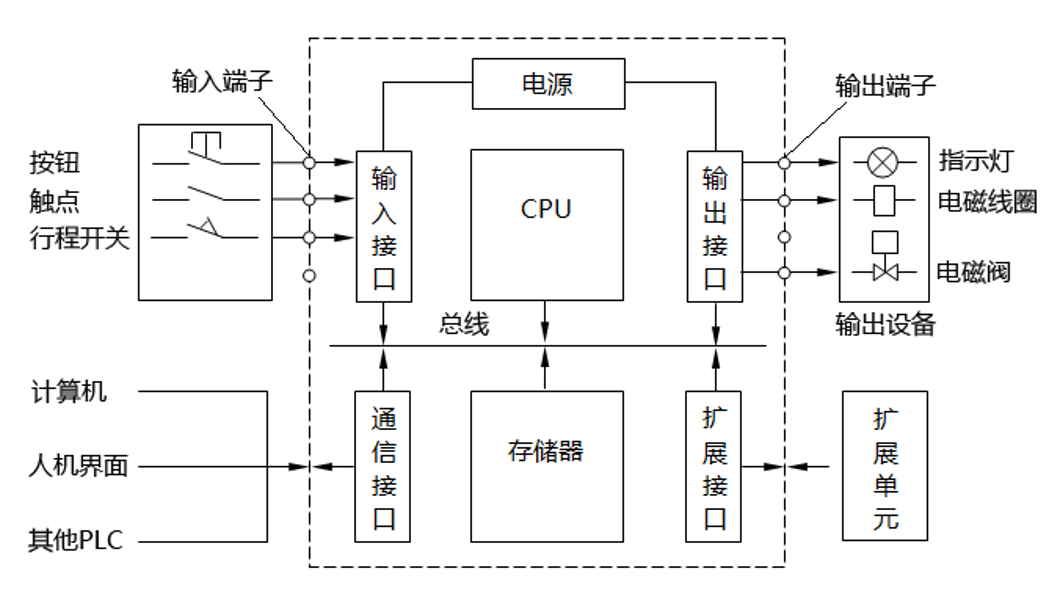

  图1 PLC原理图




  PART 03
  第三章  了解数字化产线的“感觉器官”——传感器

• 3.1




  工业传感器概览




  传感器是能感受被测量信息并将其按一定规律转换为电信号或其他所需形式输出的装置。在数字化产线中，传感器种类繁多：

  • 位置传感器：光电开关、接近开关、编码器等;

  • 视觉传感器：工业相机、3D视觉系统;

  • 力/压力传感器：称重传感器、压感薄膜;

  • 温度传感器：热电偶、热敏电阻、红外测温仪;

  • 安全传感器：安全光幕、区域扫描仪;

•

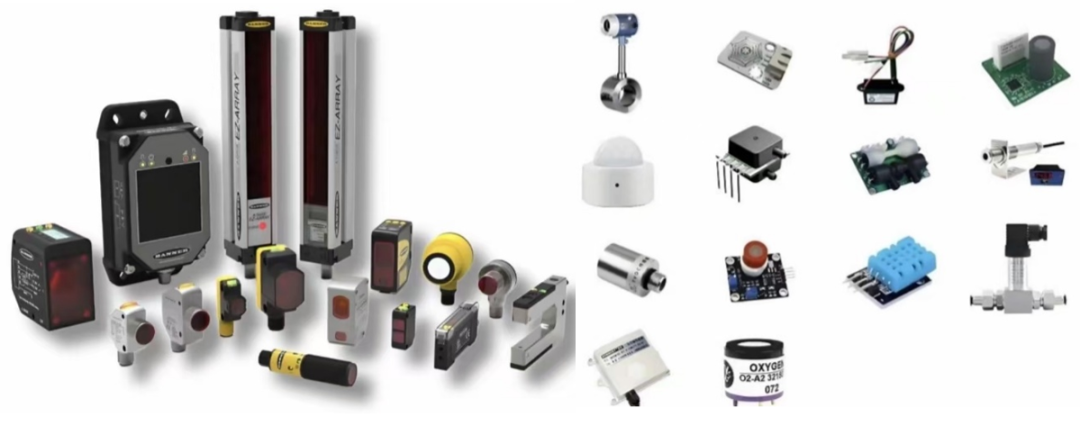

  图2-传感器示意图



  3.2




  传感器的工作原理差异




  不同类型的传感器基于不同物理原理工作：

  • 接近开关基于电磁感应（感应金属）或电容变化（感应非金属）；

  • 光电传感器通过发射接收光束检测物体遮挡；

  • 编码器将轴的角度或线性位移转换为数字脉冲信号。

  在精密装配中，可能需要使用分辨率达微米级的光栅尺，或能检测0.1℃温差的温度传感器，确保产品在严格工艺参数下制造。

  PART 04



















  第四章  PLC与传感器如何协同工作？




















  4.1




  硬件连接：信号层面的对话

  PLC与传感器的连接主要通过以下几种信号类型：

  • 数字量信号：简单的开关信号（0/1），如光电传感器检测物体有无;

  • 模拟量信号：连续变化的电压/电流信号（如0-10V，4-20mA），如温度传感器测量值;

  • 专用通信总线：如PROFIBUS、DeviceNet、IO-Link等，支持更丰富的数据交换。

  以典型的工件检测站为例：光电传感器检测工件到位（数字信号）→ 压力传感器检测夹紧力（模拟信号）→ 视觉传感器检测工件位置（通信总线）→ 所有信息汇总至PLC → PLC判断合格后启动下一工序。

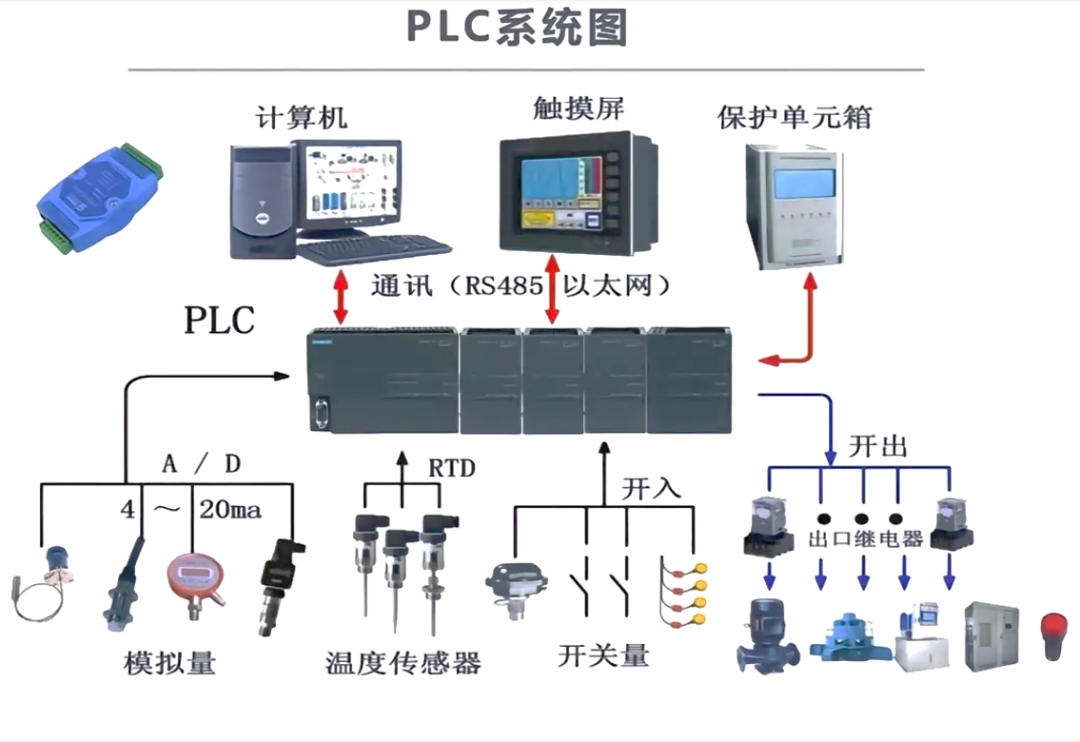

  图3-PLC系统图



  4.2




  软件交互：程序中的逻辑配合

  在PLC程序中，传感器数据被转化为条件判断的基础：

  IF 工件到位传感器=ON AND 夹紧力传感器值>50N THEN

     启动加工流程

  ELSE

     报警提示

  END_IF

  这种简单的“如果-那么”逻辑链，组合起来就构成了复杂的产线自动化控制。






  4.3




  实时响应：闭环控制的关键

  在高精度产品加工中，常需要实时调整工艺参数。例如在激光焊接应用中：传感器实时监测焊缝温度 → PLC将温度与设定值比较 → 计算偏差 → 调节激光功率 → 传感器再次检测形成闭环。这种实时闭环控制确保了工艺质量的一致性，是数字化产线智能化的核心体现。

  PART 05



















  第五章  实际应用案例分析




















  5.1




  某产线电路板自动化检测线案例

  在某型高端电子装备电路板的规模化检测产线中，可编程逻辑控制器（PLC）作为核心控制单元，与各类高精度传感器的协同配合构成了整条产线的“神经中枢”与“感知系统”，其配合的精密程度直接决定了检测结果的准确性、检测效率的稳定性以及产品质量的可靠性。该产线主要用于对高密度、高集成度的电路板进行全流程自动化检测，杜绝人工检测带来的主观误差与效率瓶颈。

  以下从各环节的协同机制展开详细说明：

  1.




  身份识别与程序匹配环节：




  电路板进入检测工位后，安装在输送轨道入口处的RFID（无线射频识别）传感器会快速读取电路板表面植入的电子标签信息，该信息包含电路板的型号、批次、生产编号及对应的检测项目清单等核心数据。传感器将这些身份数据以高频信号形式实时传输至主PLC，PLC内部预设了海量的检测程序数据库，在接收到身份信息后的100ms内即可完成程序匹配与调用，自动配置后续检测环节的各项参数阈值，实现“一板一程序”的定制化检测模式，避免了不同型号电路板混线检测时的程序误调用问题。

  2.




  高精度定位与对位环节：




  电路板在进入测试区域后，需与测试工装的探针实现精准接触，否则极易因接触不良导致检测数据失真，甚至损坏探针与电路板。为此，该系统配置了由激光位移传感器与视觉定位传感器组成的高精度定位模块，激光位移传感器从垂直方向检测电路板的高度偏差，视觉定位传感器则从水平方向识别电路板边缘的定位标记点，两者数据融合后传输至PLC。PLC通过运动控制模块实时调整输送平台的伺服电机，将电路板的对位精度控制在±0.1mm范围内，这一精度水平完全满足高密度引脚芯片的检测需求，确保每一个测试点都能与探针稳定接触。

  3.




  多维度电气参数检测环节：




  电气性能是电路板合格与否的核心评判标准，系统配置了电压传感器、电流传感器、信号采集传感器等多种专用电气传感器，对电路板的供电回路、信号传输回路等关键部分进行同步检测。电压传感器采用差分测量方式，可精准捕捉±0.01V的电压波动；电流传感器采用非接触式霍尔效应原理，避免对电路造成额外负载；信号采集传感器则能实时捕捉高频信号波形，并将其转化为数字信号传输至PLC。这些传感器的采样频率可达1kHz，确保不会遗漏任何瞬间的参数异常，为PLC的分析判断提供全面的数据支撑。

  4.




  关键部件温升监测环节：




  电路板在通电检测过程中，核心芯片等功率器件会产生一定的温升，若温升过高则表明器件存在性能隐患，即使当前电气参数合格，长期使用也可能出现故障。因此，系统在测试工装的关键位置安装了红外温度传感器，该传感器采用非接触式测量，可在不影响电路板工作状态的前提下，实时监测芯片表面的温度变化，采样间隔为50ms。当检测到某一芯片的温升速率超过5℃/s，或温度峰值超过70℃时，传感器会立即向PLC发送预警信号，为PLC判断产品稳定性提供重要依据。

  5.




  外观质量检测环节：




  除电气性能外，电路板的焊点质量与元件安装情况也是检测的重要内容，这一环节由高清视觉传感器完成。视觉传感器通过4K高清摄像头拍摄电路板的焊点区域与元件布局，配合专用的图像识别算法，可自动识别焊点的虚焊、假焊、桥连等缺陷，以及元件的错装、漏装、反向等问题。传感器将拍摄的图像数据与预设的标准模板进行比对，将比对结果转化为量化数据传输至PLC，实现外观缺陷的自动化识别，识别准确率可达99.5%以上，远超人工目视检测的效率与精度。




  所有传感器采集到的各类数据，均通过工业以太网PROFINET网络实时传输至主PLC,PLC内部集成了专用的数据处理模块，采用多线程并行处理技术，可在500ms内完成对所有传感器数据的综合分析、逻辑判断，并生成检测报告。对于判断为合格的产品，PLC控制分拣机构的气动阀门动作，将其送入合格品输送线；对于不合格产品，则根据缺陷类型（如电气参数异常、外观缺陷、温升超标等），将其分流至对应的不合格品暂存区，并在系统界面标注缺陷原因，便于后续返工处理。

  为保障产线的连续运行，避免因传感器故障导致的产线停机，该系统专门采用了双重冗余设计：在身份识别、定位、关键电气参数检测等核心工位，均配置了主备两套完全相同的传感器。主传感器正常工作时，备用传感器处于热备状态，实时同步主传感器的工作参数；一旦PLC检测到主传感器的数据出现异常（如信号中断、数据波动过大等），会立即触发冗余切换机制，备用传感器在100ms内接管工作，同时通过产线的声光报警系统发出提示，并将故障信息上传至MES系统，通知维护人员进行检修，极大降低了因传感器故障造成的生产损失。

  PART 06



















  第六章  结语













  PLC（可编程逻辑控制器）与传感器，这一对数字化产线中当之无愧的“黄金搭档”，如同智能装备的“大脑”与“神经末梢”，通过稳定可靠的硬件接口连接和严谨高效的软件逻辑编程，完美实现了各类生产设备间的智能“联网”、数据互通与精准协同作业。传感器如同敏锐的“感知器官”，时刻捕捉着产线上的温度、压力、位置、速度等各类物理信号，将冰冷的工业数据转化为可识别的电信号；而PLC则扮演着“决策中枢”的角色，精准接收这些信号后，依据预设的程序逻辑快速运算、判断，并向执行机构下达启停、调速、换向等控制指令，二者一收一发、一判一行，构成了闭环的智能控制体系。

  这种配合看似是工业场景中的基础配置，实则是支撑数字化转型的核心骨架，更是智能制造落地生根的关键基石。在汽车焊接产线上，位移传感器实时监测机械臂的运动轨迹，PLC则根据数据微调伺服电机参数，确保焊枪在0.02毫米的精度内完成作业；在食品包装车间，光电传感器识别包装袋的位置偏差，PLC立即纠正传送带速度，避免漏封、错封等问题；在光伏组件生产中，视觉传感器捕捉硅片的微小裂纹，PLC迅速触发分拣机制，将不合格品精准分流——这些场景中，二者的协同无处不在。

  正是这些无声却高效的“对话”，让原本孤立冰冷的机器设备串联成有机的整体，赋予了它们感知环境、判断状态、自主调整的智能“生命”，也让传统产线摆脱了依赖人工监控的局限，实现了连续化、精准化、智能化生产。从单一设备的自动化控制，到整条产线的协同联动，再到智能工厂的整体运营，PLC与传感器的配合始终是最基础也最核心的支撑，它们用技术的默契，书写着智能制造的底层逻辑。

•


•
