堆垛机安装施工概述
来源: 发表日期:2024-08-09 浏览量:381

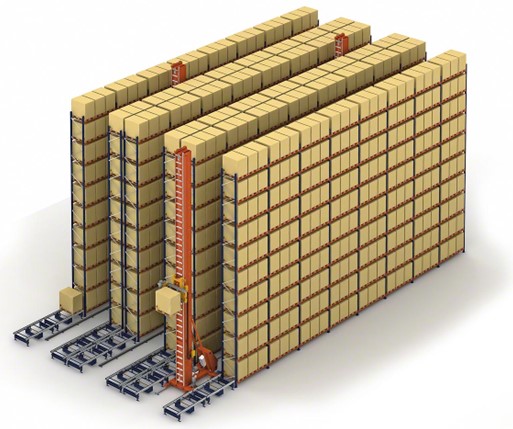

堆垛机是现代物流系统中的重要设备,其质量直接关系到物流效率与安全。堆垛机主要由底座(运行机构)、立柱、起升机构、载货台及其它相关附件组成,一般组件进场、现场拼装调试。本文将阐述堆垛机的安装条件、施工过程,以及在安装过程中需要注意的安全事项,旨在提高堆垛机的安装质量和施工安全,确保其正常运行。




一、安装条件及要求

1.现场安装条件

环境要求:环境温度-5℃~40℃,在40℃温度下相对湿度不大于50%,温度较低时相对湿度可以适当提高,但不应大于90%,堆垛机不应凝露。

地面要求:应符合JB/T 9018-2011《自动化立体仓库 设计规范》7.1~7.3的规定,允许极限偏差见下表,且堆垛机轨道安装面的局部平整度每2m范围内应小于4mm。


另外,安装场地物流门不小于W4m×H5m,入场通道满足货车、汽吊及叉车的进入,并提供足够的零部件存放空间。


2.堆垛机安装的技术条件

堆垛机安装应严格按图施工,安装前组织安装人员熟悉安装图纸、相关技术文件与技术条件,准备相应的检测器具、安装工具及设备。

安装中采用的各种计量和检测器具、仪器、仪表和设备应符合国家现行计量法规的规定,其精度等级不低于安装要求的精度等级。

对于隐蔽工程,应在工程隐蔽前进行检验、记录。


3.安装要求

•机械安装:堆垛机的安装应符合JB/T 7016-2017《巷道堆垛起重机》中6.2的制造安装要求。

•电气安装:堆垛机的电气部分安装应符合GB/T 30673-2014《自动化立体仓库的安装与维护规范》中4.3.5的要求。


二、堆垛机安装施工过程

1.准备工作:

检查天轨、地轨及货架安装,合格后方可进行安装。在安装现场按照装箱单清点零部件是否齐全,根据技术要求消除由于运输不当或保管不当所产生的误差和缺陷。


2.机械安装:

(1)堆垛机的金属结构安装

立柱分段制作的应按图纸将立柱进行拼装成形,注意直线度及接头处是否符合相应要求,如现场条件许可,可先将上横梁与立柱装配,注意连接法兰中心线重合,高强度螺栓副按规定次序装配,并用测力扳手拧紧。

(2)堆垛机的载货台安装

载货台安装包括货叉伸缩机构、导向轮装置的安装。注意安装导向轮时,保证导向轮与导轨之间有2~3mm间隙。

起升机构钢丝绳、吊挂电缆装置或坦克链的安装。

吊挂电缆装置安装前,应检查立柱上两导轨必须平直,间距必须与电缆盘滚轮轮距相匹配。电缆盘导轮装入导轨后,上、下运行灵活,无卡阻现象。


3.电气安装:

按照电路图和接线图进行电气连接。注意电源线、控制线等类型的电线正确连接,避免短路或断路。在连接过程中,要使用合适的工具和材料,并遵循电气安全规范进行操作。


4.调试与检测:

电气线路安装完毕检查无误后,进行调试和检测。检查堆垛机的运行方向、速度、定位等参数是否正常,确保其性能符合要求。在调试过程中,要逐步增加速度和负载,观察设备的运行状态和异常声响,及时发现并处理潜在的安全隐患。


三、安装过程中的安全注意事项



在安装过程中应始终将安全放在首位,制定符合国家相关施工标准、规范的安全措施,设有完善的高空、电气作业场所的安全防护设施。


1.设备搬运安全:在将堆垛机运输到安装现场时选择合适的运输方式和搬运方法,确保设备在运输过程中的稳定和安全,例如使用合适的起重设备和搬运方法避免因操作不当导致的安全事故;


2.机械安装安全:在组装堆垛机时应注意保护各部件的连接部位避免因操作失误导致的损坏或人身伤害,同时要确保组装过程中的用电安全,避免因漏电等原因导致的安全隐患;例如在组装过程中要确保各部件的接口匹配并使用正确的工具和材料进行紧固和连接;


3.电气连接安全:在完成电气连接后应进行全面的检查和测试确保电线电缆等连接部件的牢固可靠,同时要关注用电安全避免因违规操作导致的触电事故;使用合适的工具和材料按照电路图和接线图进行电气连接并遵循电气安全规范进行操作;


4.调试与检测安全:在调试和检测堆垛机时应遵循安全操作规程逐步增加速度和负载,避免因设备突然高速运行导致的损坏或人身伤害,同时要密切关注设备的运行状态和异常声响及时发现并处理潜在的安全隐患;例如在调试过程中要逐步增加速度和负载观察设备的运行状态和异常声响及时发现并处理潜在的安全隐患;


5.培训操作人员安全:对操作人员进行培训时将安全操作规程作为培训的重要内容之一,确保他们了解堆垛机的安全操作方法和应急处理措施,提高他们的安全意识和应对突发事件的能力;


6.应急预案安全:针对可能出现的突发事件和意外情况制定应急预案并定期进行演练,提高应对突发事件的能力,降低损失同时要确保应急设备和物资的充足与可靠,以便在紧急情况下能够及时投入使用。


四、总结

堆垛机的正确安装对于其正常运行和安全性能至关重要,本文提供了安装条件、安装步骤和安全注意事项,为堆垛机的安装提供参考。
